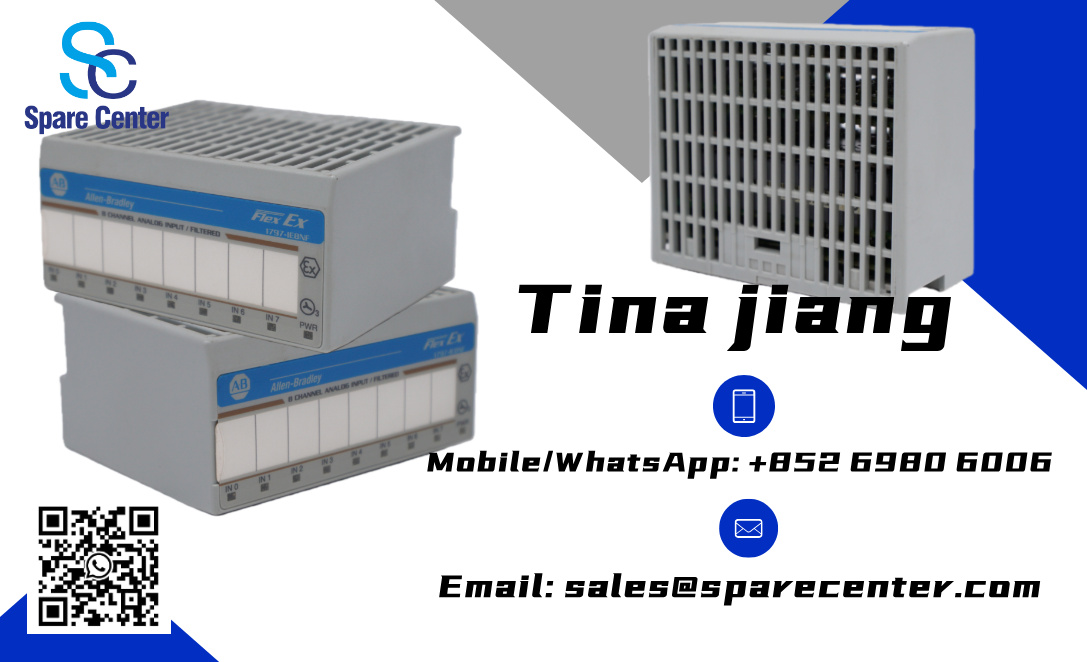

Модули ввода-вывода Аллен Брэдли 1797-IE8NF

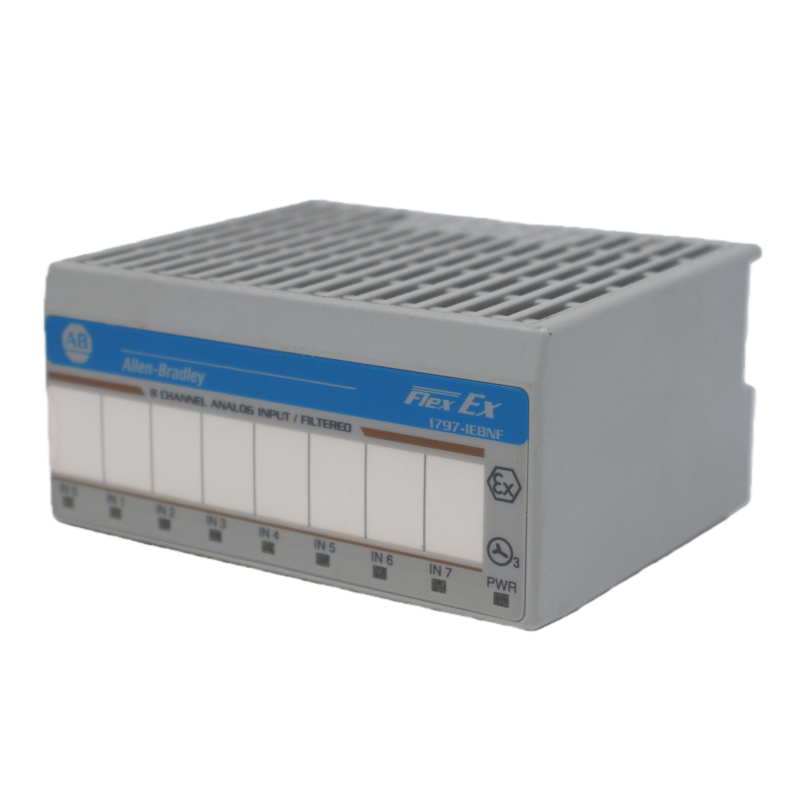

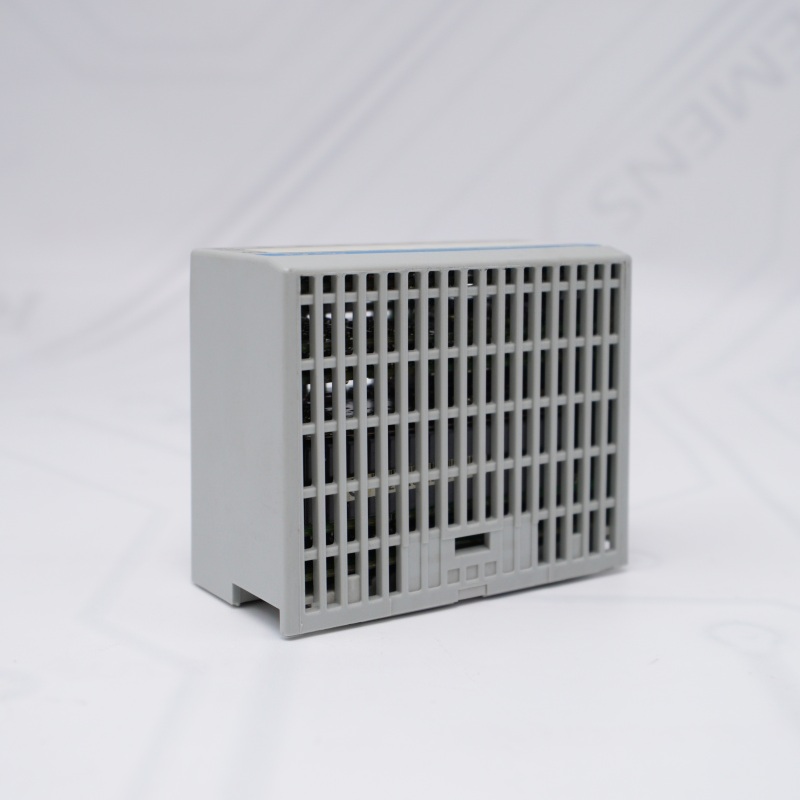

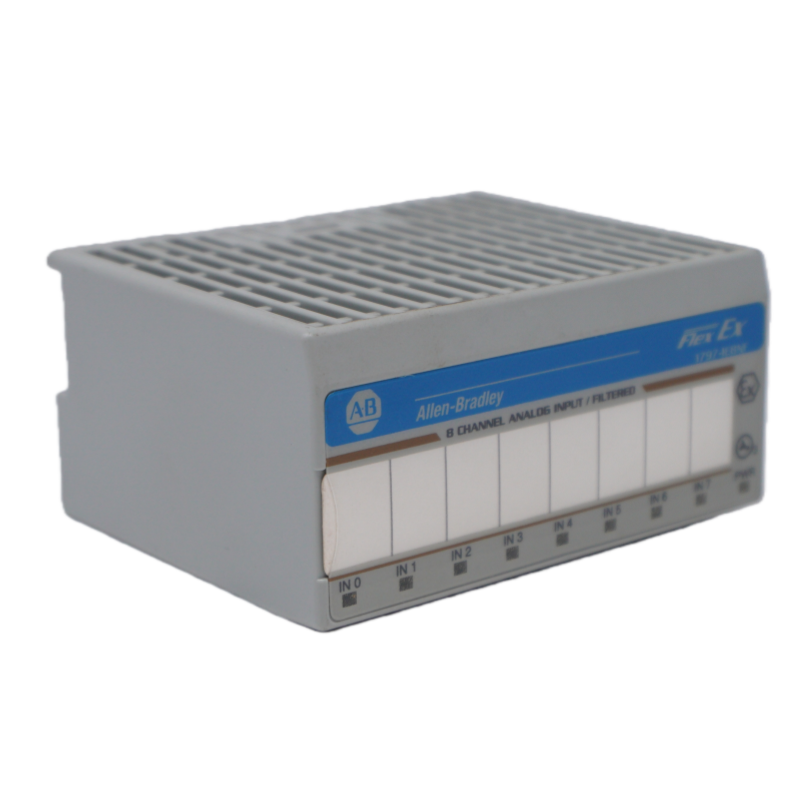

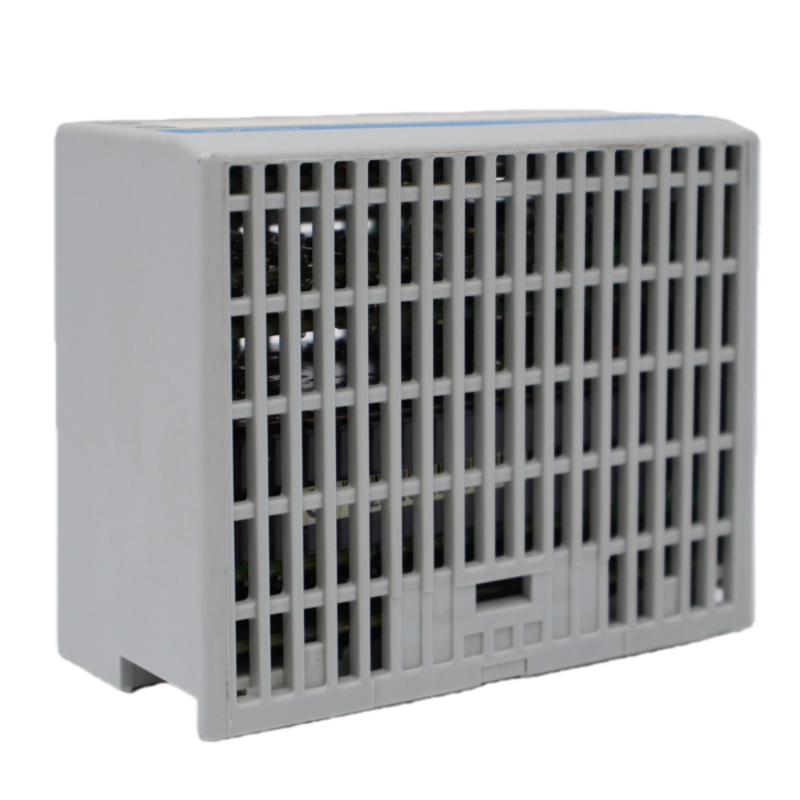

Аллен Брэдли 1797-IE8NF (модули ввода-вывода Аллен Брэдли) Описание:

Модули ввода/вывода 1797-IE8NF представляют собой аналоговые входные модули со встроенным фильтром помех.

Модули ввода/вывода 1797-IE8NF имеют восемь (8) аналоговых входных каналов, индивидуально настраиваемых для аналоговых токовых сигналов 0–20 мА и 4–20 мА. Модули 1797-IE8NF имеют тип искробезопасного входа Бывший я МИБ/ИИК T4 АЕх я ИИК T4 Класс I, II, III Раздел 1 Группа АГ T4 и тип искробезопасного модуля Бывший ib МИБ/ИИК T4 АЕх ib ИИК T4 Класс I, II, III Раздел 1 Группы ОБЪЯВЛЕНИЕ T4.

Модули ввода-вывода 1797-IE8NF имеют 16-битное разрешение.

Модули 1797-IE8NF имеют точность 0,1% от диапазона выходного сигнала при 20 °C (68 °F) и температурный дрейф 0,05%/C от диапазона выходного сигнала. Функциональный диапазон данных модулей 1797-IE8NF составляет ссшшш15 В при 22 мА и ссшшш21,5 В при 0 мА.

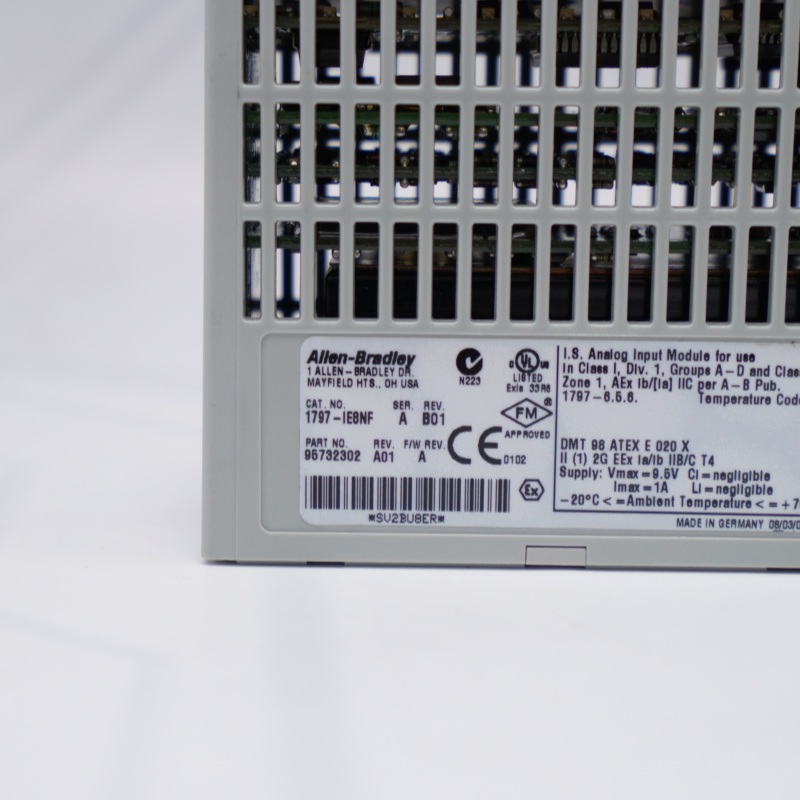

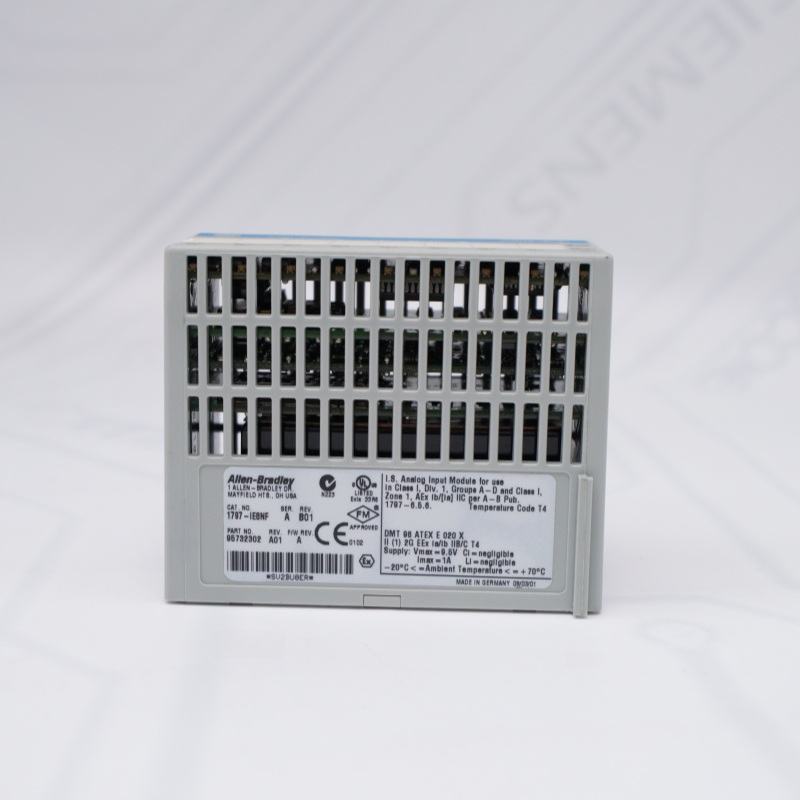

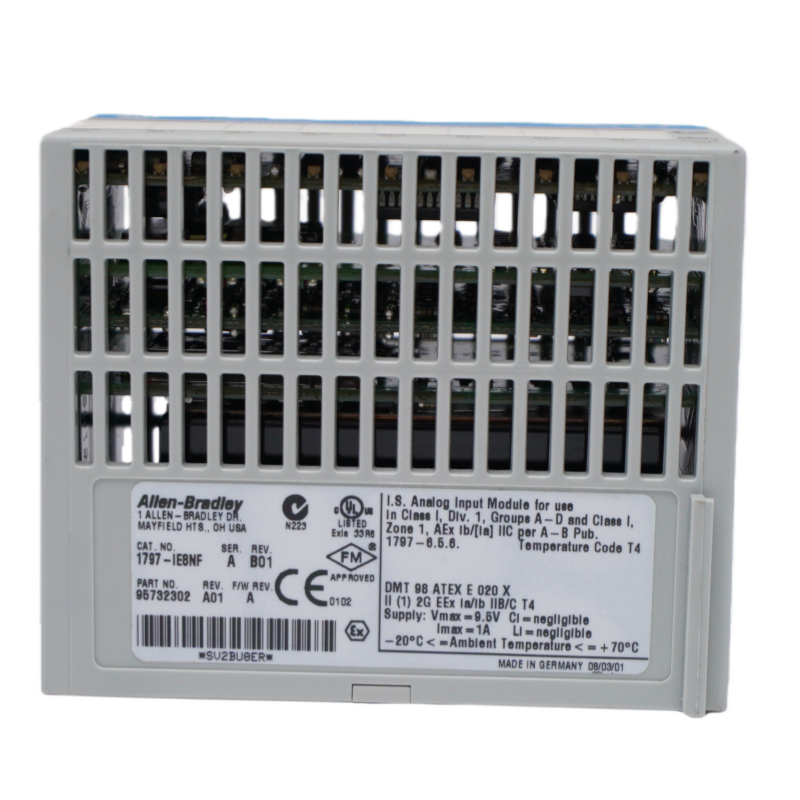

Модули ввода-вывода 1797-IE8NF предназначены для установки в опасных зонах класса I, раздела 1 и 2, группы ОБЪЯВЛЕНИЕ, североамериканского класса I, зоны 1 и 2, групп ИИК, МИБ и ИИИ, а также европейских зон 1, 2 и 22. Кроме того, все модули Флекс Бывший, включая 1797-IE8NF, также одобрены для подключения к полевым устройствам, установленным в опасных зонах класса I, II или III, группы АГ, устройствам в местах расположения класса II или III, полевым приборам, установленным в североамериканских опасных зонах класса I, зоны 0, 1 и 2, групп ИИК, МИБ и ИИИ, и устройствам, расположенным в европейских зонах 0, 1, 2, 21 и 22. Рассеиваемая мощность модулей 1797-IE8NF составляет 5,2 Вт, тепловыделение — 17,75 БТЕ/ч, а потребляемая мощность на стороне полевых устройств — 7,5 Вт.

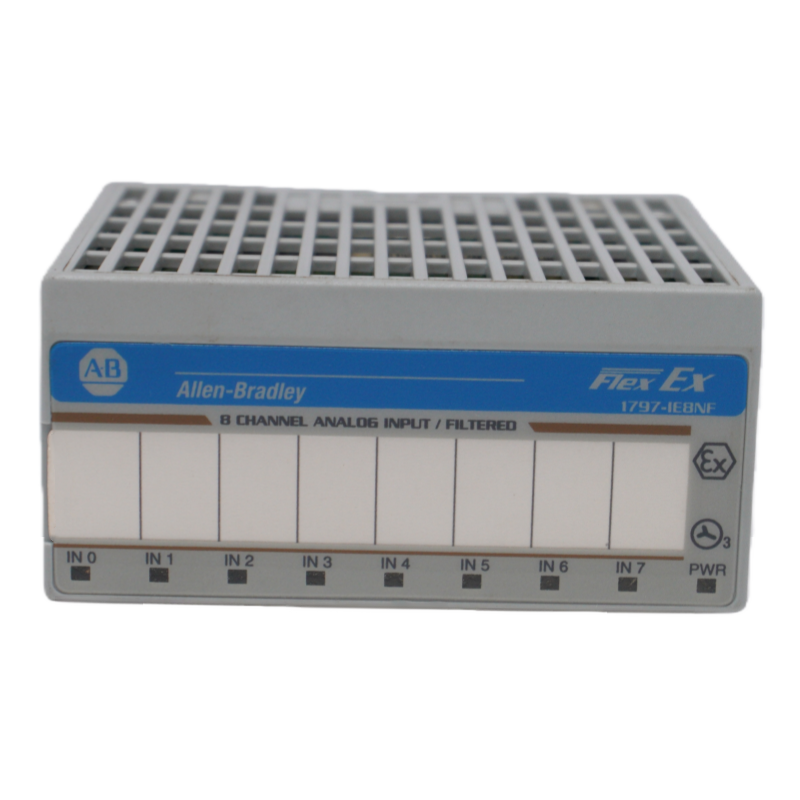

Модули ввода/вывода 1797-IE8NF способны индицировать различные состояния неисправности, такие как удалённая и локальная сигнализация неисправности. Аналоговый модуль Аллен-Брэдли 1797-IE8NF с фильтром помех имеет точность 0,1% выходного сигнала при температуре 20 градусов Цельсия, имеет настраиваемый формат данных, 8 красных индикаторов неисправности и 1 зелёный индикатор питания. Рассеиваемая мощность модулей 1797-IE8NF составляет 5,2 Вт, а тепловыделение — 17,75 БТЕ/ч. Что касается калибровки, аналоговый модуль Аллен-Брэдли 1797-IE8NF с фильтром помех уже откалиброван при поставке, но в зависимости от области применения могут потребоваться дополнительные периодические калибровки. Некоторые ошибки можно устранить только путём калибровки модуля. Модули 1797-IE8NF, необходимые для выполнения калибровки, представляют собой прецизионный источник тока, прецизионный измеритель тока, а также промышленный терминал и соединительный кабель.
