Импульсный трансформаторный блок ABB YXU144 YT296000-MC

Идентификаторы YXU144 и YT296000-MC обозначают импульсный трансформаторный блок ABB. ABB YXU144 YT296000-MC часто ассоциируется с брендом ASEA (теперь входящим в состав ABB) и используется в качестве печатной платы в различных промышленных системах.

Электронная почта Приложение

Технические характеристики ABB YXU144 YT296000-MC

Категория	Параметр	Технические характеристики
Идентификация	Производитель	ABB / ASEA
	Модель / Тип	YXU144
	Номер детали	YT296000-MC
	Название продукта	Блок импульсного трансформатора
Электрооборудование	Входное напряжение	120–240 В переменного тока
	Номинальная мощность	1 кВА (передача импульсов высокой энергии)
	Частотная характеристика	4 кГц – 10 кГц
	Максимальная частота пульса	144 Гц
	Эффективность	≥ 99%
	Изоляция	≥ 10 МОм (высоковольтная изоляция)
Физический	Размеры	20,3 x 15,2 x 3,2 см (стандартный корпус)
	Масса	0,45 кг (приблизительно 1,0 фунт)
	Защита	Степень защиты IP20 (для использования внутри помещений/в шкафах)
Среда	Рабочая температура	от -20°C до +50°C
Среда	Температура хранения	от -40°C до +85°C
Приложение	Использование системы	Приводы постоянного тока ABB Tyrak (серии S/L)
Приложение	Основная функция	Управление затвором и изоляция тиристора/тиристора

Характеристики ABB YXU144 YT296000-MC

Высокоточная импульсная передача
Разработан для генерации резких, высокоэнергетических триггерных импульсов с быстрым временем нарастания. ABB YXU144 YT296000-MC обеспечивает мгновенное и синхронизированное переключение силовых полупроводников (тиристоров/тиристоров) для предотвращения повреждения оборудования.
Превосходная гальваническая изоляция
Обеспечивает надежный физический и электрический барьер между логикой управления и мощными цепями. ABB YXU144 YT296000-MC защищает «мозги» системы привода от скачков и переходных процессов высокого напряжения.
Высокая эффективность и низкое тепловыделение
При коэффициенте эффективности приблизительно 99%Микросхема ABB YXU144 YT296000-MC обеспечивает минимальные потери энергии при передаче сигнала, что позволяет ей надежно работать без специальных систем охлаждения.
Отличная помехоустойчивость (устойчивость к электромагнитным помехам)
Специально разработан для грязных промышленных условий. Фильтр ABB YXU144 YT296000-MC отфильтровывает электромагнитные помехи, предотвращая случайное или фантомное срабатывание, вызванное находящимся поблизости тяжелым оборудованием.
Промышленная долговечность
Создан для работы в суровых условиях, имеет диапазон рабочих температур. от -20°C до +50°C а также прочная конструкция, разработанная специально для работы в условиях интенсивной вибрации на металлургических заводах и в шахтах.
Компактная конструкция, готовая к использованию сразу после подключения.
Стандартизированные размеры и малый вес (около 0,45 кг) ABB YXU144 YT296000-MC обеспечивают простоту монтажа и замены. Система Tyrak Распределительные щиты импульсных систем, позволяющие минимизировать время простоя во время технического обслуживания.

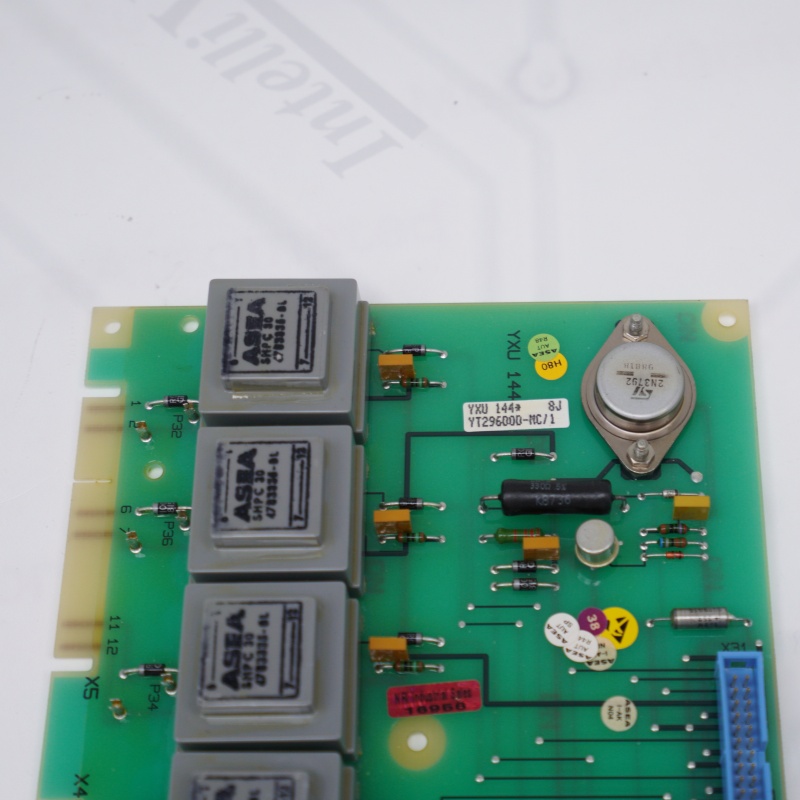

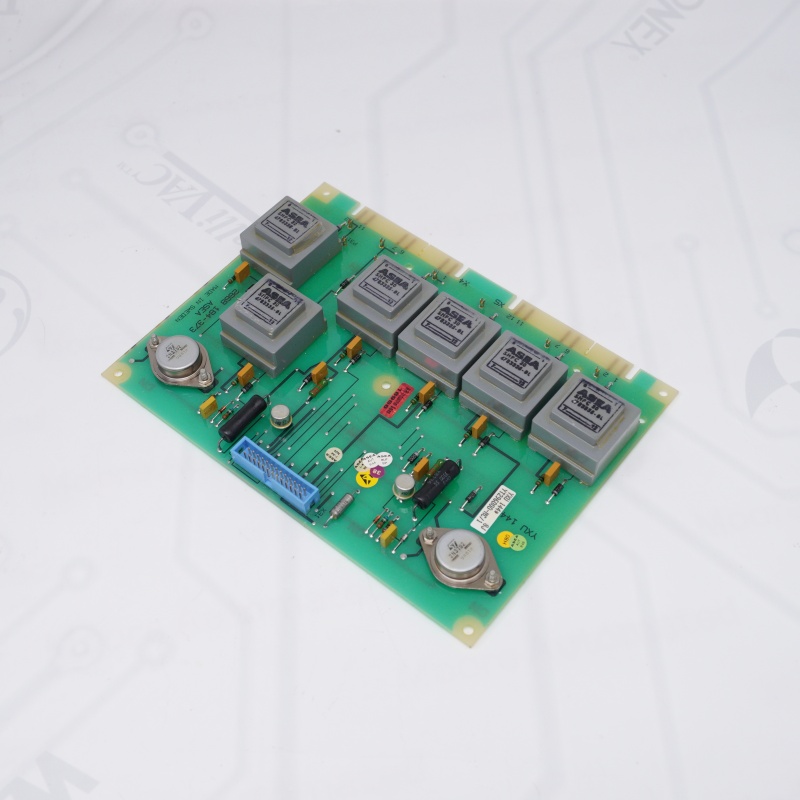

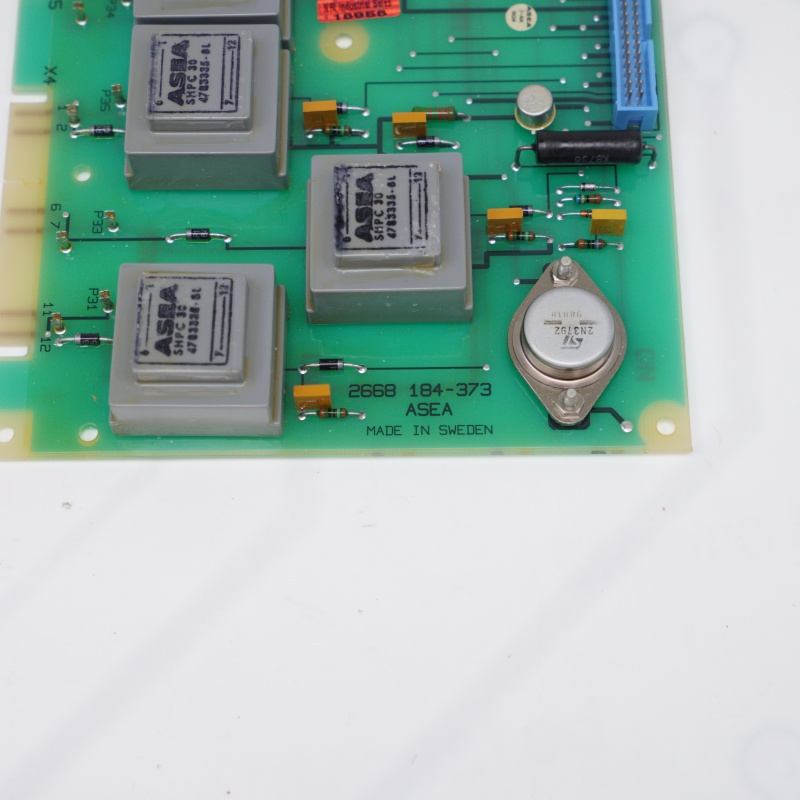

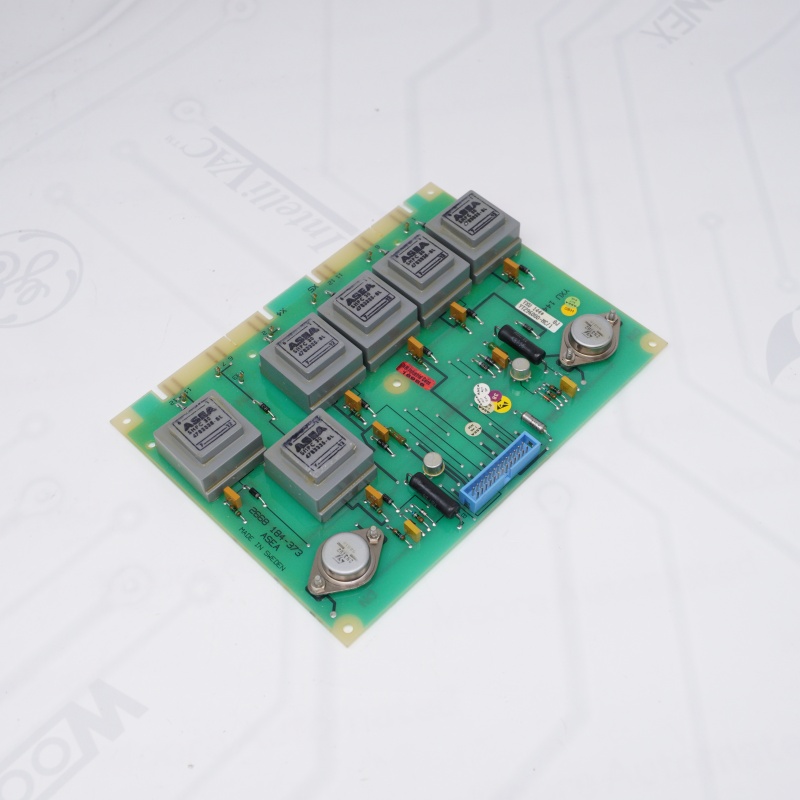

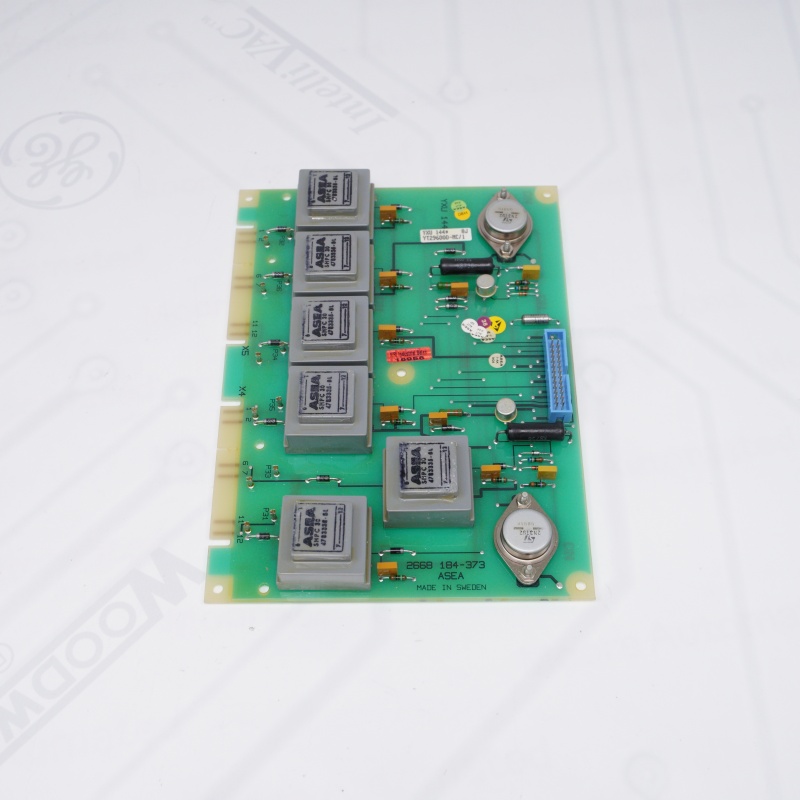

Изображения ABB YXU144 YT296000-MC

YXU144

Приложение YXU144

Тиристор (SCR) с управлением затвором
Основная задача импульсного трансформаторного блока ABB — подача точных электрических импульсов на мощные тиристоры. Импульсный трансформаторный блок ABB обеспечивает включение силовых полупроводников с точностью до микросекунды, необходимой для стабильного управления двигателем или преобразования энергии.
Гальваническая изоляция и безопасность
Импульсный трансформаторный блок ABB служит важным защитным барьером между низковольтными цепями управления (ПЛК/платами управления) и высоковольтным силовым каскадом. Используя магнитную индукцию для передачи импульсов, импульсный трансформаторный блок ABB предотвращает катастрофическую обратную связь высокого напряжения, которая может привести к повреждению чувствительной электроники.
Интеграция в приводы постоянного тока ABB Tyrak
Импульсный трансформаторный блок ABB является стандартной запасной частью для устаревших моделей. Тирак-Л и Тирак-С Системы привода. Блок импульсного трансформатора ABB специально разработан для установки на платы распределения импульсов, используемые в контроллерах мощных промышленных двигателей, применяемых на металлургических заводах, целлюлозно-бумажных комбинатах и в подъемных механизмах горнодобывающей промышленности.
Обработка сигналов в условиях шума
В промышленных условиях с высоким уровнем электромагнитных помех (ЭМП) YXU144 обеспечивает целостность импульса. Импульсный трансформаторный блок ABB обеспечивает высокий ток нарастания, необходимый для преодоления емкости затвора, гарантируя отсутствие сбоев в работе привода даже в условиях высокой электрической нагрузки.

Часто задаваемые вопросы по ABB YXU144 YT296000-MC

1. Какова основная функция микросхемы YXU144 YT296000-MC в системе привода постоянного тока?

Он YXU144 YT296000-MC Он служит в качестве специализированного трансформатора импульсов управления затвором. Его роль заключается в обеспечении необходимой гальванической изоляции при передаче высокоскоростных импульсов управления от управляющей электроники к затворам тиристоров. Это обеспечивает синхронизированное переключение силового моста в таких системах, как серия ABB Tyrak.

2. Совместим ли YXU144 YT296000-MC с современными приводными системами, не поддерживающими протокол ABB?
Он YXU144 YT296000-MC Разработан с учетом электрических характеристик, таких как импеданс и коэффициент трансформации, специально адаптированных для устаревших систем. ABB/ASEA Tyrak-L и Tyrak-S приводы. Использование YXU144 YT296000-MC Использование в системах сторонних производителей не рекомендуется, если требования к управлению затвором и габариты механических частей не идентичны.

3. Каковы типичные признаки неисправности устройства YXU144 YT296000-MC?
Неудача YXU144 YT296000-MC Обычно это приводит к сбоям в работе тиристорного моста, вызывая нестабильный крутящий момент двигателя или срабатывание сигнализации о потере фазы. На физическом уровне неисправность YXU144 YT296000-MC могут наблюдаться признаки перегрева или значительное падение сопротивления изоляции ниже уровня порог.

4. Почему время нарастания импульса YXU144 YT296000-MC настолько критично?
Он YXU144 YT296000-MC Он разработан для обеспечения очень крутого времени нарастания импульса. Это крайне важно, поскольку гарантирует равномерное срабатывание тиристорной пластины. Медленное время нарастания импульса из-за ухудшения характеристик. YXU144 YT296000-MC может вызвать локальное перегрев, в конечном итоге разрушая силовые полупроводники.

5. Какие меры по защите окружающей среды следует учитывать при эксплуатации модели YXU144 YT296000-MC?
Поскольку YXU144 YT296000-MC несет Степень защиты IP20Она защищена от твердых предметов, но не от влаги или мелкой проводящей пыли. В условиях тяжелой промышленности она YXU144 YT296000-MC Для предотвращения образования дорожек или коротких замыканий на клеммах трансформатора его необходимо размещать в чистом корпусе, соответствующем стандарту NEMA.

6. Можно ли отремонтировать YXU144 YT296000-MC в случае выхода из строя обмотки?
Он YXU144 YT296000-MC Это герметичный компонент с прецизионной намоткой, что делает внутренний ремонт практически невозможным для выездных техников. Если внутренняя изоляция или обмотки... YXU144 YT296000-MC Если неисправности выявлены, необходимо заменить весь блок, чтобы обеспечить безопасность и точность синхронизации мощной системы привода.
