1794-VHSC Аллен Брэдли Основные технические характеристики
Каналы: 2 независимых высокоскоростных счетчика. Частота счетчика/энкодера X1: до 1,0 МГц (при выключенных фильтрах). Частота энкодера X2: до 500 кГц (при выключенных фильтрах). Частота энкодера X4: до 250 кГц (при выключенных фильтрах). Входное напряжение: 5 В постоянного тока или от 15 до 24 В постоянного тока. Варианты фильтра: Нет, 10 мкс, 100 мкс, 1,0 мс или 10,0 мс. | Каналы: 4 источника поставок, разделенных на 2 изолированные группы. Диапазон напряжения: от 5 до 7 В постоянного тока или от 10 до 31 В постоянного тока. Максимальный ток (5 В): 0,5 А на канал и на пару. Максимальный ток (12-24 В): 1,0 А на канал и на пару. Защита: Встроенная в оборудование электронная защита от короткого замыкания. |

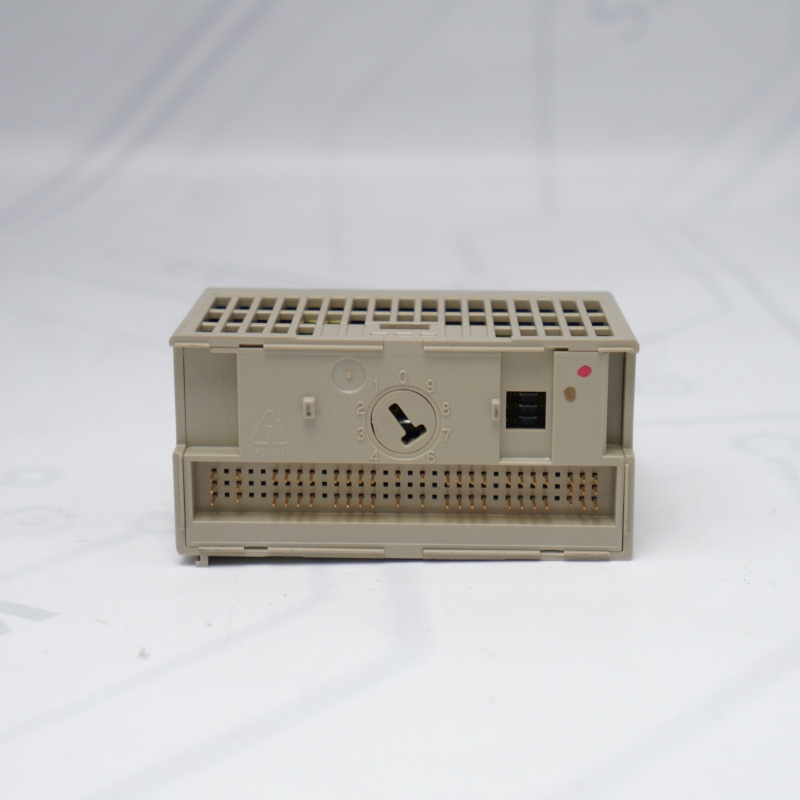

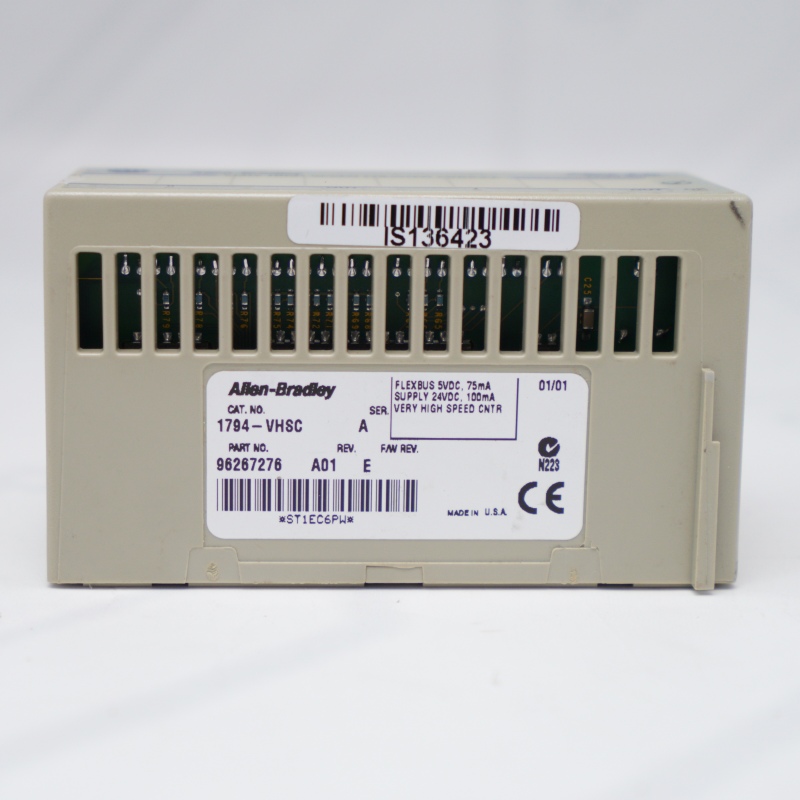

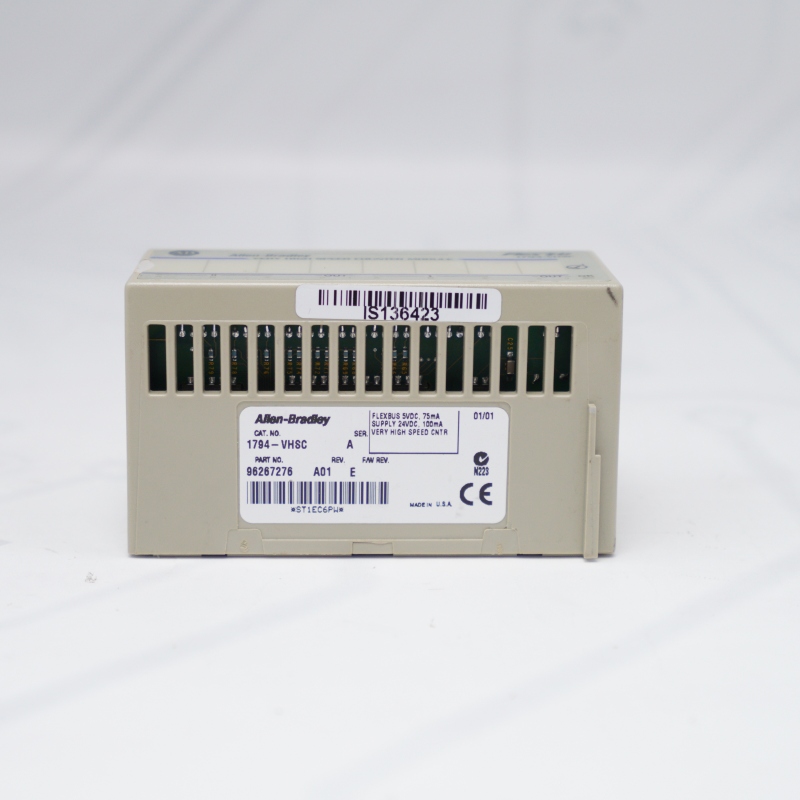

Ток по шине Flexbus: 75 мА при напряжении 5 В постоянного тока. Внешний источник питания: номинальное напряжение 24 В постоянного тока (допустимый диапазон от 19,2 до 31,2 В постоянного тока). Внешний ток питания: 100 мА при 24 В постоянного тока. Напряжение изоляции: 50 В, непрерывная базовая изоляция между 6 различными внутренними электрическими зонами. | 1794-VHSC Аллен Брэдли. Требуемая терминальная база: 1794-TB3G или 1794-TB3GS. 1794-VHSC Аллен Брэдли Ключевой переключатель Положение: 1. Рабочая температура: от 0 до 55 °C (от 32 до 131 °F). |
Если вам нужна более подробная информация о модели 1794-VHSC Аллен Брэдли, пожалуйста, свяжитесь со мной без колебаний. Электронная почта:продажи@запасной центр.com
Интерпретируйте индикаторы статуса законопроекта АБ 1794-VHSC.
Индикатор состояния модуля АБ 1794-VHSC (ОК)
АБ 1794-VHSC Устойчивый Зеленый:Нормальная работа.
АБ 1794-VHSC Мигающий зеленый:Модуль не сконфигурирован, имеет программную ошибку, пропало питание в полевых условиях или ПЛК находится в режиме ПРОГ.
Модуль высокоскоростного счетчика АБ ГИБКОСТЬ I/O, мигающий красным:Оборудование находится в режиме настройки или тестирования.
Модуль высокоскоростного счетчика АБ ГИБКОСТЬ I/O, мигающий красным/зеленым цветом:Внешнее напряжение питания 24 В слишком низкое.
Модуль высокоскоростного счетчика АБ ГИБКОСТЬ I/O, постоянно горит красным:Критическая ошибка диагностики оборудования или превышение времени ожидания сторожевого таймера во время выполнения.
Индикаторы состояния входа и выхода АБ 1794-VHSC
Модуль высокоскоростного счетчика АБ ГИБКОСТЬ I/O с индикаторами A, B, Z (желтые):Загорается, когда на данном входном терминале активен действительный сигнал.
1794-VHSC Аллен Брэдли, выбыл из игры, 0, 1, 2, 3 индикатора (желтый):Загорается, когда включается соответствующий выходной канал.
АБ 1794-VHSC Часто задаваемые вопросы
В1: Каково основное промышленное применение модуля АБ 1794-VHSC?
А1:АБ 1794-VHSCЭто специализированный высокоскоростной счетчик, предназначенный для сопряжения высокочастотных аппаратных входных сигналов — таких как сигналы от инкрементальных квадратурных энкодеров, генераторов импульсов и бесконтактных переключателей — с системой программируемого логического контроллера (ПЛК) через коммуникационный адаптер.
В2: Каковы максимальные ограничения входной частоты, поддерживаемые модулем АБ 1794-VHSC?
А2:АБ 1794-VHSCПоддерживается максимальная входная частота до 1,0 МГц в стандартном режиме счетчика и режиме энкодера X1, до 500 кГц в режиме энкодера X2 и до 250 кГц в режиме энкодера X4 при условии отсутствия аппаратной цифровой фильтрации.
В3: Какие клеммные колодки необходимо использовать для монтажа и подключения модуля АБ 1794-VHSC?
A3:АБ 1794-VHSCДля обеспечения правильного и безопасного подключения проводов в полевых условиях их необходимо устанавливать на совместимые клеммные основания 1794-TB3G или 1794-TB3GS.
В4: Что означает мигающий зеленый индикатор состояния ХОРОШО на оборудовании 1794-VHSC?
A4: Мигающий зеленый светодиод наАБ 1794-VHSCОбозначает потенциальную неисправность, включая неконфигурированное состояние, проблемы с питанием или режим программирования контроллера.
